Паспорт табло відлікове цифрове ТОЦ 2М ААБЦ 1.106.001 ПС
2020
-
ВСТУП І ЗАГАЛЬНІ ВКАЗІВКИ
1.1. Цей паспорт (ПС) є документом, що засвідчує гарантовані підприємством-виробником основні параметри та технічні характеристики комплекту Табло відлікове цифрове ТОЦ-2М (комплект), виготовленого відповідно до вимог ТУ У 24734853.001-2000.
1.2. Перед початком експлуатації уважно прочитайте інструкцію з експлуатації комплекту.
1.3. Усі записи в паспорті робити тільки ручкою, чітко і акуратно. Незасвідчені підписом виправлення не допускаються. Записи, що вносяться відділом технічного контролю (ВТК), повинні бути завірені штампом ВТК.
1.4. Виробник комплекту:
ТОВ «НПФ« Хако »
Адреса: 02225 Україна, м Київ, вул. Маяковського, 15
т. (+38044) 5343320, (+38067) 9655943, (+38066) 4003711
1.5. Пломбування складових частин комплекту проводиться представниками регінальної метрологічної служби після повірки комплекту в складі паливно-роздавальної колонки (ПРК), спеціальним пломбувальним дротом:
– на блоці комутації – верхня кришка з основою через спеціальний отвір;
– імпульсний датчик витрат – через отвори в гвинтах кріплення на лічильнику рідини ПРК, спільно з верхньою кришкою через отвори в основі датчика;
– лічильник сумарний, контролери – отвори в гвинтах кришки.
-
ПРИЗНАЧЕННЯ ВИРОБУ
2.1 Комплект встановлюють в паливо роздавальних колонках (ПРК), призначених для відпуску нафтопродуктів на автозаправних станціях (АЗС), він забезпечує:
– управління паливо роздавальною колонкою;
– розрахунок обсягу виданої дози палива;
– індикацію ціни, обчислених значень обсягу і вартості, сумарного обсягу виданого палива;
– управління процесом відпустки дози палива при роботі разом з електронною контрольно-касовою системою.
-
ОСНОВНІ ТЕХНИЧНІ ДАНІ ТА ХАРАКТЕРИСТИКИ
- Дискретність рахункових імпульсів видаються табло ТОЦ-2М на Пульт Дистанційного Управління (ПДУ):
– 0,01 л – при дискретності вхідних імпульсів 0,005 л і 0,01 л;
– 1,0 л при дискретності вхідних імпульсів 0,005 л; 0,01 л; 0,5 л; 1,0 л.
- Параметри вихідного сигналу при обміні даними з електронною касовою системою управління – стандартний інтерфейс RS-485.
- Кількість розрядів індикації:
- ТОЦ -2М
– вартість дози палива 6
– об’м разової дози 5/6
– ціна палива 4
- ТОЦ -2М/1
– об’м разової дози 5
3.4 Межі допустимої відносної похибки при обчисленні і індикації обсягу і вартості відпущеного палива ±0,01
3.5 Ціна одиниці найменшого розряду електромеханічного лічильника сумарного
обліку палива ±1 л
3.6 Напруга живлення – від мережі змінного напруги від 198 до 242 В,
частотою (50±1) Гц
3.7 Потужність споживання:
– з одностороннім табло, не більше 15 В · А;
– з двостороннім табло, не більше 30 В · А.
3.8 Розміри (в зібраному стані) 290х250х350 мм
3.9 Маса, не більше 10 кг
3.10 Температура навколишнього середовища від мінус 40 до 50 ° С
3.11 Відносна вологість повітря до 80 % при температурі 25 ° С
-
ЗАБЕЗПЕЧЕННЯ ВИБУХОЗАХИЩЕНОСТІ

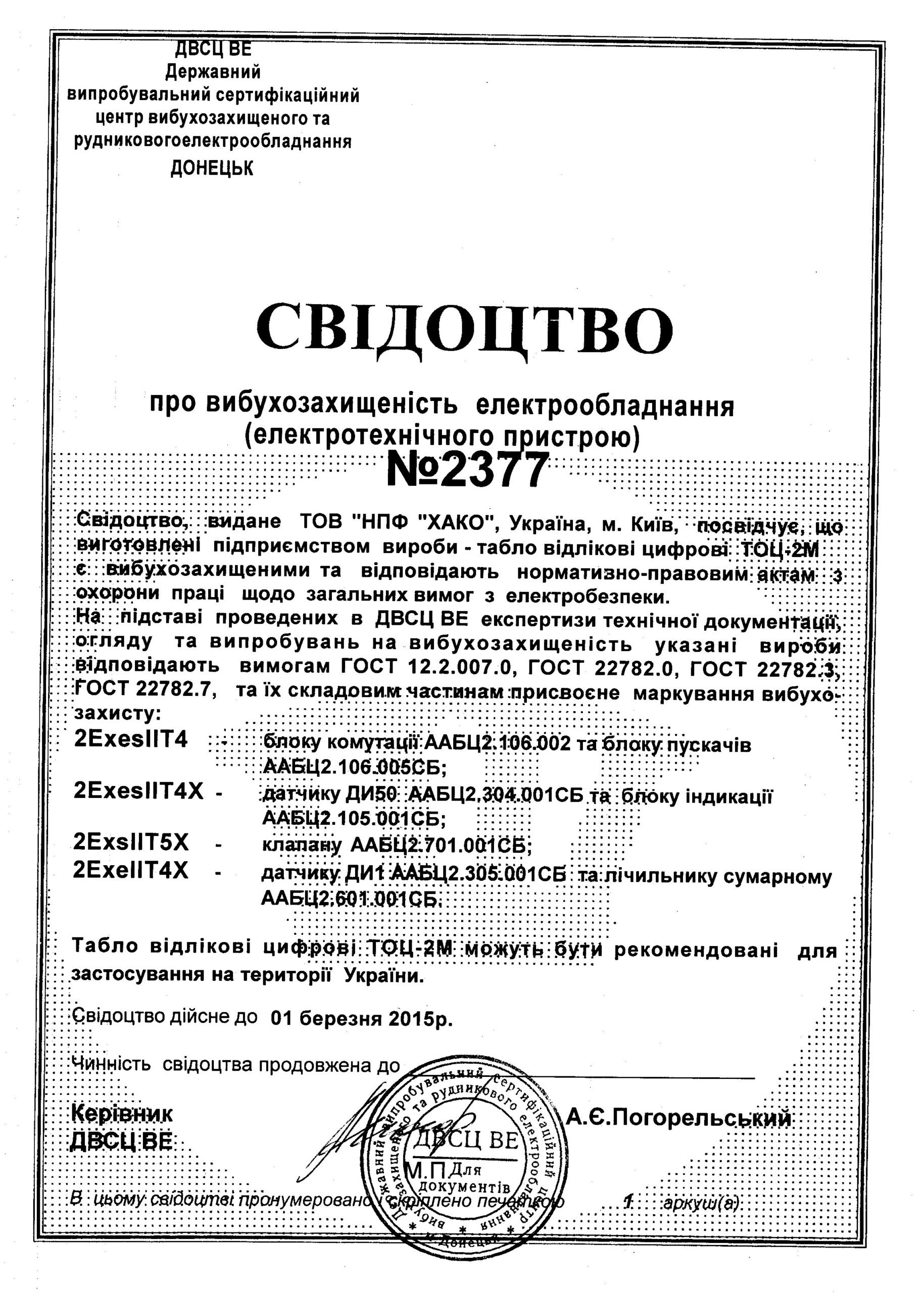

4.1 Блок індикації ААБЦ2.105.001 (БІ); блок комутації ААБЦ2.106.002 (БК); лічильник сумарний ААБЦ2.601.001 (СС); датчик електронний ААБЦ2.304 (5) .001 (ДІ), блок пускачів ААБЦ2.106.005 (БП), клапан подвійної дії ААБЦ2.701.001 (КДД) є вибухозахищеними, мають маркування вибухозахисту:
2ExsIIT4 – СС,
2ExesIIT4 – БК, БІ, БП, ДІ,
2ExdIIBT5 – КДД,
і можуть встановлюватися у вибухонебезпечних зонах згідно роз.7.3 ПУЕ та ін. нормативним технічним документам, що регламентують застосування електрообладнання у вибухонебезпечних зонах.
Знак “х” в маркуванні вказує на особливі умови монтажу і експлуатації.
4.2 Всі вибухозахищені елементи мають рівень вибухозахисту “підвищена надійність проти вибуху” (2) по ГОСТ 22782.0. Їх вибухозахищеність забезпечується вибухозахистом виду “е”, спеціальний “s” або їх поєднанням і досягається дотримуванням заходів і засобами по ГОСТ 22782.0, ГОСТ 22782.3, ГОСТ 22782.7.
4.3 Корпуси мають високий ступінь механічної міцності за ДСТ 22782.0 і ступінь захисту від зовнішніх впливів не нижче IP54 по ГОСТ 14254 (СС – IP67).
Виводи трансформаторів в блоці БК з підключеними дротами залиті термореактивним компаундом. Заливка монолітна, її товщина – не менше 3 мм.
Корпус СС – герметичний (IP67).
4.4 Кабельні вводи відповідають ГОСТу 22782.0 і забезпечують надійне ущільнення кабелю, виключають його пошкодження.
4.5 Всі елементи електричної схеми мають навантаження не більше 2/3 номінального значення.
4.6 Пайка елементів виконана твердим припоєм ПОС-61.
4.7 Електронні плати в зборі (після монтажу елементів, пайки виводів і налаштування) покриті двома шарами лаку УР-231, ТУ-6-10-863-84 у2.2.
4.8 Підключення зовнішніх кабелів до електронних плат здійснюється за допомогою з’єднувачів:
– в блоці комутації, за допомогою з’єднувачів, відповідним до ГОСТу 22782.7 по шляхах витоку і електричним зазорам для робочої напруги до 300 В;
– в блоці пускачів:
– кабелі робочою напругою 380В, що підводять живлення до двигунів ПРК, за допомогою з’єднувачів WAGO серії 261 (зазначені клеммники) відповідають ГОСТ 22782.7 по шляхах витоку і електричним зазорам для робочої напруги до 500 В.
– кабелі управління пускачем, за допомогою з’єднувачів WAGO серії 260.
4.9 Температура нагріву обмотки трансформатора не перевищує значення, що нормується по ГОСТу 22782.7 для стійкості до нагріву ізоляції «В» (110 ° С).
4.10 Обмотки трансформатора захищені від механічних пошкоджень.
4.11 На корпусі нанесені: маркування вибухозахисту згідно п. 4.1, маркування ступені захисту IP54 (IP67 на СС), попереджувальний напис “Відкривати, попередньо вимкнути від мережі”.
-
ВИМОГИ БЕЗПЕКИ
5.1 За способом захисту від ураження електричним струмом табло відповідає класу I по ГОСТу 12.2.007.0-75 і діючих «Правил улаштування електроустановок» (ПУЕ) роз.7.3. Блоки БК, БП і КДД мають внутрішні і зовнішні заземлюючі пристрої, що виконані відповідно до ГОСТу 21130.
5.2 До підключення табло до мережі живлення його необхідно заземлити. Робота з не заземленим табло КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ.
-
ЗАБЕЗПЕЧЕННЯ ВИБУХОЗАХИЩЕННОСТІ ПІД ЧАС МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ
6.1 При монтажі табло необхідно керуватися:
– роз. 7.3 «Електроустановки у вибухонебезпечних зонах» Правил безпечної
експлуатації електроустановок споживачів ДНАОП 0.00-1.21-98 (ПБЕЕС);
– роз. 7.3 Правил улаштування електроустановок (ПУЕ);
– «Інструкція по монтажу електрообладнання, силових та освітлювальних мереж у вибухонебезпечних зонах» ВСН 332-74;
– вказівками інструкції з єксплуатації табло.
6.2 Перш ніж приступити до монтажу, необхідно оглянути виріб. При огляді необхідно звернути увагу на:
– маркування вибухозахисту;
– відсутність пошкоджень оболонки;
– наявність попереджувального напису на кришці, пломбуванні пристрою, засобів ущільнення кабелів.
6.3 Табло слід оберігати від ударів і інших механічних впливів при транспортуванні, монтажу та експлуатації.
6.4 При експлуатації табло необхідно керуватися розділом 3.4 «Електроустановки у вибухонебезпечних зонах» ПУЕ та роз. 7.3 «Електроустановки у вибухонебезпечних зонах ДМАОП 0.00 – 1.21 – 98 (ПБЕЕС).
6.5 До експлуатації табло повинні допускатися особи, які вивчили даний паспорт (інструкцію) і пройшли необхідний інструктаж.
6.6 Під час експлуатації виріб повинен підлягати періодичному зовнішньому огляду. При огляді необхідно перевіряти:
– цілісність оболонок складових частин, відсутність на них вм’ятин, тріщини і інших ушкоджень;
– наявність попереджувальних написів на кришках ВІДКРИВАТИ, ВІДКЛЮЧЕНИМИ ВІД ЕЛЕКТРОМЕРЕЖІ ;
– стан ущільнення кришки і кабелів, стан кріплення кабелів у пристроях. Кабель не повинен висмикуватися і провертатися. Експлуатація табло з ушкодженими деталями або іншими пошкодженнями КАТЕГОРИЧНО ЗАБОРОНЕНО.
6.7 Профілактичні огляди табло проводяться не рідше одного разу на рік. При цьому виконуються всі роботи періодичного зовнішнього огляду і перевіряються, де це можливо, параметри засобів вибухозахисту. Відхилень від вимог вибухозахисту бути не повинно.
6.8 Ремонт табло повинен проводитися відповідно до РД16-407-89 «Електро устаткування вибухозахищене. Ремонт».
Ремонт табло повинен здійснюватися навченими фахівцями в спеціалізованій майстерні, що має дозвіл згідно РД16-407-89, оснащеній необхідною конструкторською документацією. При ремонті дотримуватись вимог, викладених в межах конструкторської документації. Деталі пристрою не повинні замінюватися на непередбачені кресленнями. Пайку здійснювати твердим припоєм (ПОС-61); при заміні радіоелементів оновлювати покриття плат; при складанні корпусів проводити ущільнення його деталей і перевірку ступеня захисту відповідно до вказівок на кресленні.
6.9 Після ремонту потрібно перевіряти працездатність табло, відсутність в його оболонці сторонніх предметів. Кришка повинна бути закрита (при цьому перевірити наявність і рівномірність затягування всіх кріпильних елементів) і опломбована.
-
КОМПЛЕКТНІСТЬ
- Склад і комплектність поставки табло визначаються при формуванні замовлення. На колонці «кількість» не надані позиції відзначені прочерком. Варіанти виконання позицій зазначених *, обумовлюють при замовленні.
| НАЙМЕНУВАННЯ | Позначення | Кількість |
| 1. Блок комутації: | ААБЦ 2.106.001 | |
| 2 *. блок індикації | ААБЦ 2.105.001 | |
| 3. Лічильник сумарний електро-механічний | ААБЦ 2.601.001 | |
| 4.Датчик електронний: | ||
| – дискретністю 1 і / об. | ААБЦ 2.305.001 | |
| – дискретністю 50 і / об. | ААБЦ 2.304.001 | |
| 5. Ключ магнітний | ААБЦ 2.101.011 | |
| 6 *. Фальшпанель | ААБЦ 6.105. | |
| 7. Блок пускачів | ААБЦ 2.106.005 | |
| 8. Клапан подвійної дії | ААБЦ 2.701.001 | |
| 9 *. Блок контролера з інструкцією з експлуатації ААБЦ 2.106.006 РЕ MRS-554 |
ААБЦ 2.106.006 |
|
| 10 *. Блок контролера з інструкцією з експлуатації ААБЦ 2.106.007 РЕ MRS-554/201 |
ААБЦ 2.106.007 |
|
| 11. Паспорт | ААБЦ 1.106.001 ПС | |
| 12 Інструкція з експлуатації | ААБЦ 1.106.001 РЭ | |
| 13 Ящик для упаковки | БК |
- При поставці окремих частин ТОЦ-2М, крім справжнього паспорта, постачаються інструкції по експлуатації на окремі частини, блоки, на вимогу замовника.
-
ПОСВІДЧЕННЯ ПРО ПРИЙНЯТТЯ
Табло відлікове цифрове ТОЦ-2М_ААБЦ_1.106.001 заводський номер __________ відповідає вимогам технічних умов ТУ У 24734853.001-2000 і визнано придатним для експлуатації.
Дата випуска __________________
М.П.
Представник ОТК ___________________________ / /
9. СВІДОЦТВО ПРО ПЕРВИННУ ПОВІРКУ
Повірник _________________________________
М.П.
Дата повірки __________________
9.1 Вимоги до повірки ТОЦ-2М в складі ПРК
У зв’язку з тим, що табло ТОЦ-2М і контролери MRS-554 дозволяють виробляти електронну корекцію дискретності датчика, повірник після закінчення пусконалагоджувальних робіт повинен занести в ФОРМУЛЯР на колонку номер зміни дискретності.
Номер зміни висвічується протягом 3-4 секунд на індикаторі при включенні табло:
9.1.1 ТОЦ 2М *, MRS-554 *, MRS-554/201 – в графі «Ціна» одночасно з виводом версії програмного забезпечення контролера
9.1.2 ТОЦ 2М / 1 * – в графі «літр» після виведення версії програмного забезпечення контролера
КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ експлуатація колонки при невідповідності номера зміни дискретності датчика, зазначеного повірником у формулярі колонки і номера, на індикаторі табло. При зміні дискретності датчика ПРК повинна пройти повторну перевірку.
10. ПРАВИЛА ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ
10.1 Табло, упаковане, може транспортуватися будь-яким видом транспорту в клі-матичних умовах по групі 5 ГОСТ 15150 в критих транспортних засобах.
Зберігання табло в упаковці повинно відповідати умовам I по ГОСТ 15150. Термін зберігання без пере-консервації 6 місяців.
11. ГАРАНТІЇ
11.1 Підприємство-виробник гарантує відповідність комплекту табло лічильного цифрового ТОЦ-2М вимогам цього паспорта.
11.2 Гарантійний термін – 12 місяців з дати введення пристрою в експлуатацію, але не більше 18 місяців з дати випуску.
11.3 Примітка: за дату введення пристрою в експлуатацію приймається дата роз-консервації.
11.4 Гарантійні зобов’язання припиняються у разі закінчення гарантійного терміну або порушення споживачем умов або правил зберігання, транспортування і експлуатації, встановлених в розділі “інструкції експлуатації” у данному паспорті.
11.5 Повний термін служби до списання – 7 років.
12. ВІДОМОСТІ ПРО РЕКЛАМАЦІЇ
12.1 В період дії гарантійних зобов’язань, в разі виявлення споживачем пристрою невідповідності пристрою за якістю і комплектності вимогам даного паспорту, споживач має право пред’явити виробнику рекламацію відповідно до чинного законодавства України.
12.2 В межах дії гарантійних зобов’язань, при виявленні споживачем невідповідності табло лічильного цифрового ТОЦ-2М вимогам технічної документації, постачальник зобов’язується проводити безоплатно ремонт або заміну пристрою, якщо одержувачем не були порушені умови зберігання, транспортування та експлуатації, встановлені в даному паспорті.
